- 大型金相試樣切割機

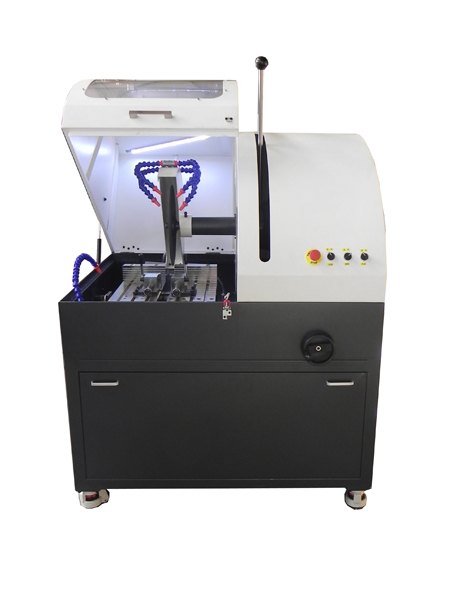

- QG-300 產品介紹
- QG-300大型金相切割機本機采用立地一體式結構，X/Y/Z三軸定位切割，自動循環冷卻。
獨有的分體式雙層移動精密定位平臺，具備精確定位切割，連續定位切割，滿足各類樣件的取塊、取片等切割。
技術參數：
型號 | QG-300 |
主軸轉速 | 2840r/min |
平臺X移動 | 70mm |
主軸Y行程 | 200mm |
切割Z行程 | 100mm |
最大切割截面 | 200X140mm |
最大切割直徑 | 150mm |
切割方式 | 手動三軸切割 |
有效進刀距離 | 250+100mm |
切割臺尺寸 | 400X400mm |
切割片規格 | （350-450）X（2.0-4.0）X32mm |
加持臺規格 | 分體式雙層可移動精密定位平臺 |
冷卻系統 | 自動（水冷4通道） |
水箱容量 | 150L |
電機功率 | 5.5KW |
機臺形式 | 立地一體式 |
電源 | 380V |
重量 | 550KG |
標準配置： | |
主機 | 一臺 |
冷卻系統 | 一套 |
Y向移動平臺 | 一套（主機上） |
X/Y雙向定位平臺 | 一套（主機上） |
推進夾具 | 兩付 |
隨機工具 | 一套 |
精切片 | 兩塊 |
技術文件 | 說明書一份、合格證一份、保修卡一份 |
選配： | 圓盤夾具、齒條夾具、萬能夾具、縱剖夾具 |
其他 ： | 特殊工件可定做 |
